Principio de trabajo del portaherramientas hidráulico

Un portaherramientas hidráulico es un portaherramientas ampliamente utilizado. Su método de sujeción único es diferente de los sistemas tradicionales de portaherramientas. El apriete solo requiere un tornillo de presión. Cuando se aprieta el perno, se presionará el bloque de sellado del pistón para generar una presión de aceite hidráulico en el portaherramientas. Esta presión se transmite uniformemente desde la dirección circunferencial al manguito de expansión de acero, y la pared de expansión luego sujeta la herramienta.

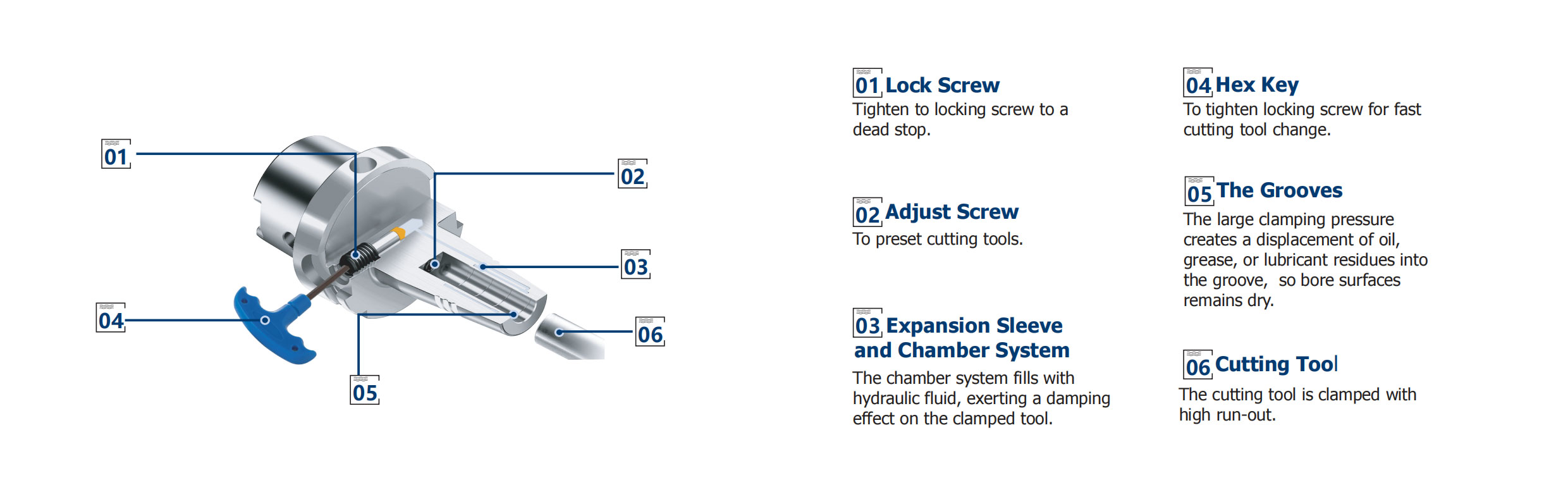

El principio de laPortaherramientas hidráulicasEs utilizar dos cilindros concéntricos con ejes de expansión de aire para sellar los dos extremos para formar una cavidad cilíndrica, llenar uno de los cilindros con aceite hidráulico y ejercer una cierta presión sobre el aceite, esta presión se transmitirá a cada parte de la cámara de aceite con un valor igual. Las paredes exteriores del cilindro de estos dos cilindros concéntricos son delgadas y se expandirán hacia afuera después de ser sometidas a presión. Según esta pared delgada deformada, el orificio interior y el diámetro exterior se pueden apretar y sujetar. En este momento, cada parte de la pared delgada está sujeta uniformemente a la presión de aceite. Por lo tanto, después de apretar el agujero interior y el diámetro exterior de la pieza, su precisión de sujeción será muy alta. El portaherramientas hidráulico se desarrolla en base a este principio. Salió y se aplicó con éxito a la industria de mecanizado y fabricación CNC. 未标题-1.jpg

Usando este sistema de sujeción de la herramienta, la precisión del error de desviación circular radial y la precisión de posicionamiento repetitivo del sistema se pueden controlar dentro de 3 μm. Dado que hay presión de aceite de alta presión en el portaherramientas, cuando la herramienta está sujeta, la estructura de la cámara de aceite incorporada y la presencia de aceite de alta presión aumentan en gran medida la amortiguación estructural, que puede prevenir eficazmente la vibración de la herramienta y el husillo de la máquina herramienta. Las aplicaciones prácticas han demostrado que el uso de este sistema de sujeción no solo puede mejorar la precisión y la calidad del mecanizado, sino también duplicar la vida útil de la herramienta en el procesamiento de corte.

Además, estos portaherramientas son libres de mantenimiento y resistentes a las manchas y son fáciles de usar y sujetan la herramienta de forma segura.

Bright Tools, como uno de los líderesFabricantes de portaherramientas CNCEn China, se dedica a proporcionar portaherramientas hidráulicas de alta calidad, ¡Contáctenos ahora!
