DIN 69871 Face Mill Holders

Name: DIN 69871 Face Mill Holders
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

Un portaherramientas para fresa frontal DIN 69871 se utiliza para sujetar una fresa frontal a una máquina herramienta. Cumple con la norma DIN 69871, lo que garantiza su compatibilidad con una amplia variedad de fresadoras. El portaherramientas cuenta con una brida que sujeta la fresa frontal de forma segura, minimizando la excentricidad y logrando un mecanizado preciso y exacto. Los portaherramientas para fresa frontal DIN 69871 se utilizan ampliamente en operaciones de fresado CNC y entornos de fabricación donde la alta precisión y velocidad son esenciales. Están disponibles en diferentes tamaños para adaptarse a distintas fresas frontales.

El portaherramientas BT-Face es un tipo de portaherramientas especialmente utilizado para fresas frontales.

1. Buena rigidez.

2. Alta eficiencia de corte.

3. Funcionamiento cómodo.

Comprar DIN 69871 Face Mill Holders 



DIBUJO TÉCNICO DE 69871 DIN FACE MILL TITULAR

Soportes de molino facial

Enfriamiento

Instalación

Estructura del producto

BRIGHT-HERRAMIENTAS Sk30 portaherramientas

Soporte de fresa de cara para soporte de herramientas Sk50

Instalación del soporte Sk40

Estructura del producto de Sk Collet Chuck

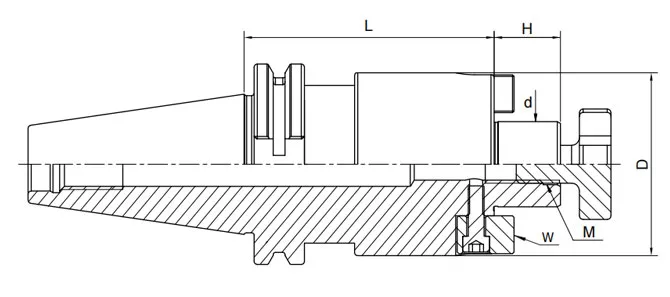

ESPECIFICACIONES DEL PORTAFRESAS FRONTAL DIN 69871

Tamaño	d	D	L	H	M	W
SK30-FMB16-40	16	38	40	17	M8	8
SK30-FMB22-40	22	48	40	19	M10	10
SK30-FMB27-50	27	58	50	21	M12	12
SK30-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-35	16	38	35	17	M8	8
SK40-FMB22-35	22	48	35	19	M10	10
SK40-FMB27-40	27	58	40	21	M12	12
SK40-FMB32-50	32	78	50	24	M16	14

SK40-FMB16-100	16	38	100	17	M8	8
SK40-FMB22-100	22	48	100	19	M10	10
SK40-FMB27-100	27	58	100	21	M12	12
SK40-FMB32-100	32	78	100	24	M16	14

SK40-FMB16-160	16	38	160	17	M8	8
SK40-FMB22-160	22	48	160	19	M10	10
SK40-FMB27-160	27	58	160	21	M12	12
SK40-FMB32-160	32	78	160	24	M16	14

SK40-FMB16-200	16	38	200	17	M8	8
SK40-FMB22-200	22	48	200	19	M10	10
SK40-FMB27-200	27	58	200	21	M12	12
SK40-FMB32-200	32	78	200	24	M16	14

SK40-FMB22-250	22	48	250	19	M10	10
SK40-FMB27-250	27	58	250	21	M12	12
SK40-FMB32-250	32	78	250	24	M16	14

SK40-FMB22-300	22	48	300	19	M10	10
SK40-FMB27-300	27	58	300	21	M12	12
SK40-FMB32-300	32	78	300	24	M16	14

SK50-FMB16-35	16	38	35	17	M8	8
SK50-FMB22-35	22	48	35	19	M10	10
SK50-FMB27-40	27	58	40	21	M12	12
SK50-FMB32-50	32	78	50	24	M16	14

SK50-FMB16-100	16	38	100	17	M8	8
SK50-FMB22-100	22	48	100	19	M10	10
SK50-FMB27-100	27	58	100	21	M12	12
SK50-FMB32-100	32	78	100	24	M16	14

SK50-FMB16-160	16	38	160	17	M8	8
SK50-FMB22-160	22	48	160	19	M10	10
SK50-FMB27-160	27	58	160	21	M12	12
SK50-FMB32-160	32	78	160	24	M16	14

SK50-FMB16-200	16	38	200	17	M8	8
SK50-FMB22-200	22	48	200	19	M10	10
SK50-FMB27-200	27	58	200	21	M12	12
SK50-FMB32-200	32	78	200	24	M16	14

SK50-FMB22-250	22	48	250	19	M10	10
SK50-FMB27-250	27	58	250	21	M12	12
SK50-FMB32-250	32	78	250	24	M16	14

SK50-FMB22-300	22	48	300	19	M10	10
SK50-FMB27-300	27	58	300	21	M12	12
SK50-FMB32-300	32	78	300	24	M16	14

SK60-FMB22-100	22	48	100	19	M10	10
SK60-FMB27-100	27	58	100	21	M12	12
SK60-FMB32-100	32	78	100	24	M16	14
SK60-FMB22-150	22	48	150	19	M10	10

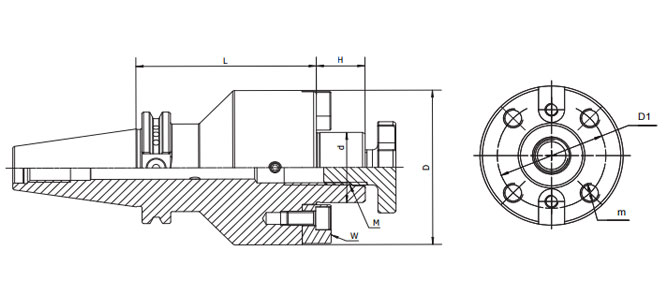

Size	d	D	D1	L	H	M	m	W
SK40-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK40-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK40-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK40-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK40-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK40-FMB40-300	40	88	66.7	300	27	M20	M12	16
SK50-FMB40-50	40	88	66.7	50	27	M20	M12	16
SK50-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK50-FMB40-160	40	88	66.7	160	27	M20	M12	16
SK50-FMB40-200	40	88	66.7	200	27	M20	M12	16
SK50-FMB40-250	40	88	66.7	250	27	M20	M12	16
SK50-FMB40-300	40	88	66.7	300	27	M20	M12	16

SK60-FMB40-100	40	88	66.7	100	27	M20	M12	16
SK60-FMB60-75	60	129	101.6	75	27	M30	M16	25.4
