La composición y estructura del sistema de herramientas utilizado en el procesamiento de torneado CNC están relacionadas con factores como el tipo de soporte de máquina herramienta, el tipo de herramienta y si el sistema de herramienta requiere accionamiento eléctrico.
Los tornos CNC a menudo utilizan portaherramientas de torreta vertical u horizontal como revistas de herramientas. La revista de herramientas tiene una capacidad de 4 a 8 herramientas. Generalmente se organizan de acuerdo con la secuencia del proceso de mecanizado y realizan el cambio automático de la herramienta.
Se caracteriza por una estructura simple y un cambio rápido de herramienta. Un cambio de herramienta solo toma de 1 a 2 segundos. Generalmente no es necesario cambiar la herramienta al procesar piezas con alta similitud.
Al procesar diferentes tipos de piezas, es necesario reinstalar la herramienta o reemplazar el portaherramientas de la torreta en su conjunto.
Consiste en un portaherramientas de máquina (como un portaherramientas de torreta), una base de portaherramientas, un portaherramientas de cambio rápido preajustable, un portaherramientas preajustable y una herramienta.
El alemánDIN69880 estándarSistema de herramientas (portaherramientas VDI) se divide en dos tipos: portaherramientas fijo y portaherramientas motorizado. Tiene las características de alta precisión de posicionamiento de repetibilidad, buena rigidez de sujeción y fuerte intercambiabilidad; es adecuado para la instalación de la cara final de portaherramientas en forma de disco de torno. En el caso de la empuñadura del cuchillo.

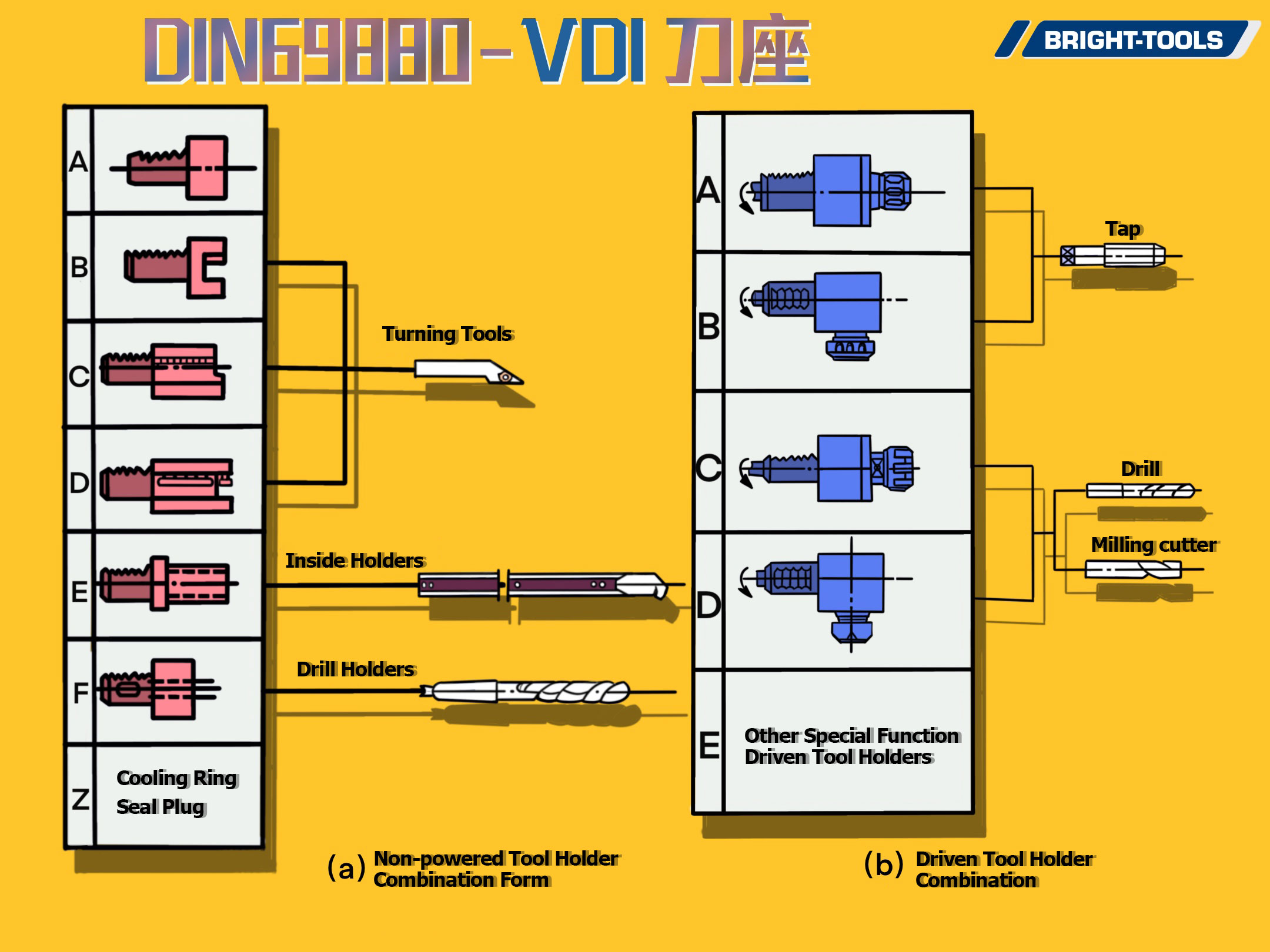

2. Tipo de portaherramientas VDI:
3. Diagrama de conexión de la manija VDI:
4. especificaciones del producto VDI:
Clasificado por Mango: VDI:16/20/25/30/40/50/60
Clasificado por el extremo de la herramienta:

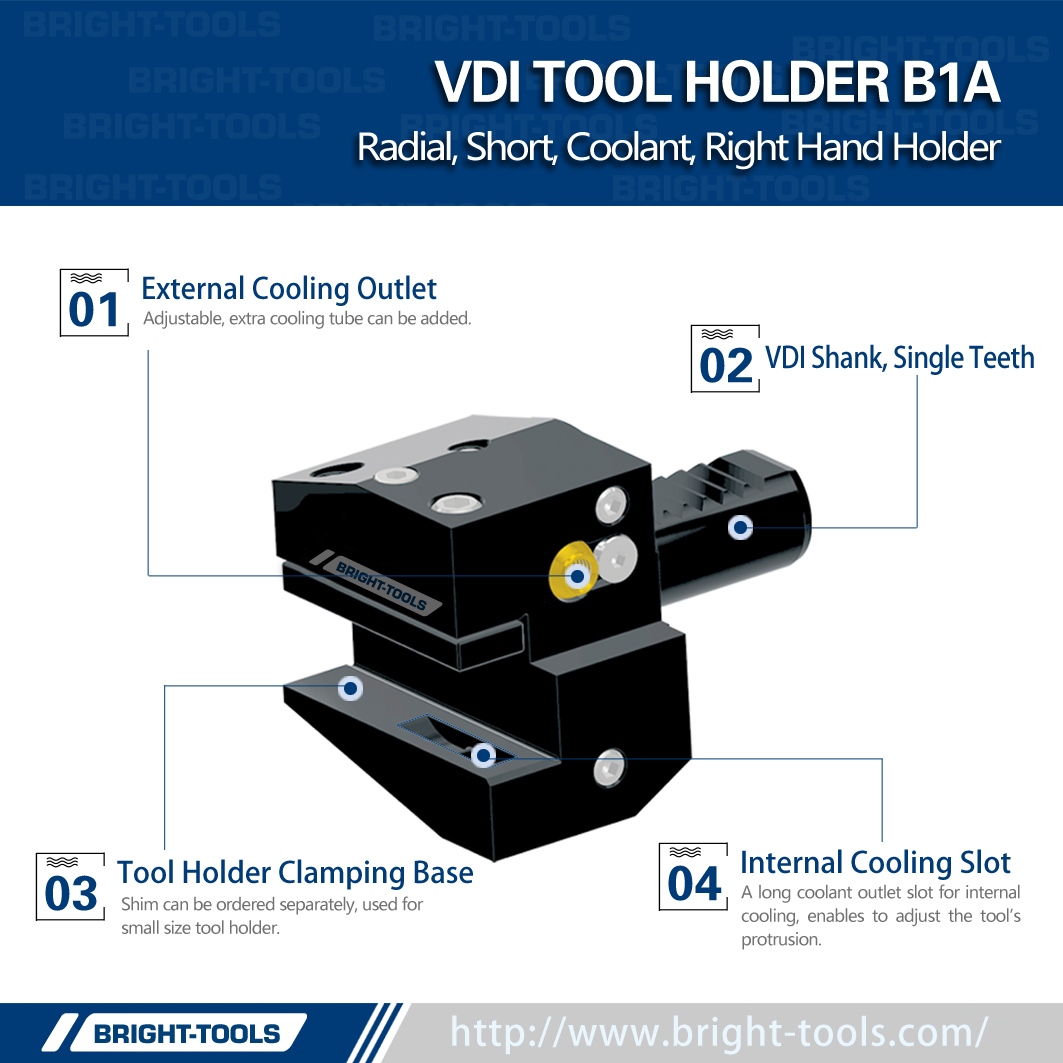

Tipo B: portaherramientas transversal; Tipo C: portaherramientas longitudinal; ---- instala varias herramientas de torneado.
Tipo E: equipado con varios tipos de herramientas de torneado de agujeros internos.
Tipo F: equipado con broca Morse.

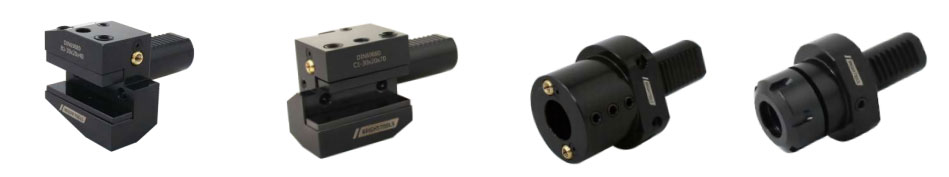

Tipo Z: Instalar enchufe de sellado.
.jpg "Install sealing plug")
5. Ventajas de JinjiePortaherramientas VDI:
1) La interfaz VDI se ha sometido a un tratamiento térmico especial y a una molienda de alta precisión.
2) El portaherramientas VDI ahorra espacio y, por lo tanto, facilita el diseño de portaherramientas múltiples.
3) El reemplazo del portaherramientas es más rápido para reducir el tiempo de inactividad.
4) Jinjie siempre almacena productos VDI en lotes, y la velocidad de entrega es súper rápida.

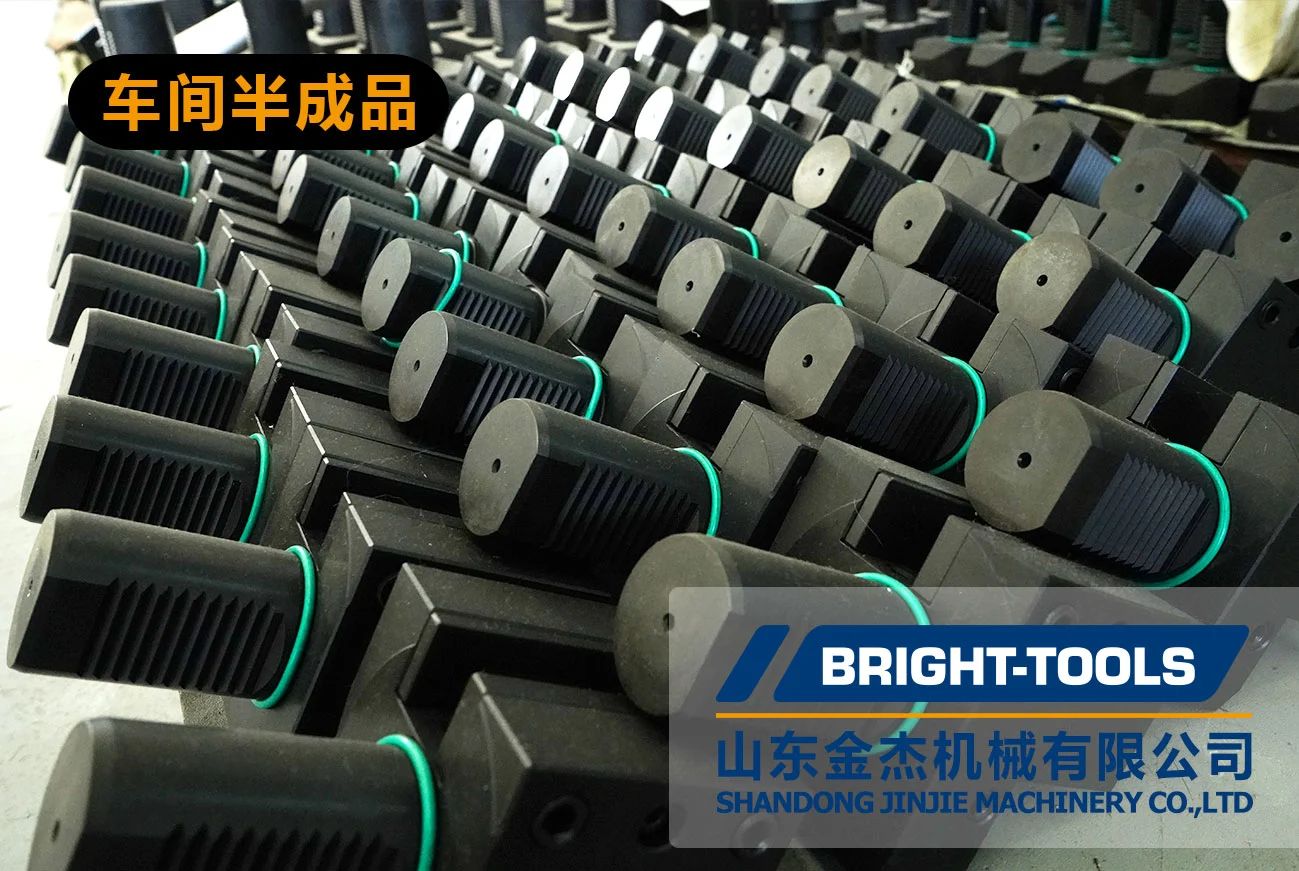

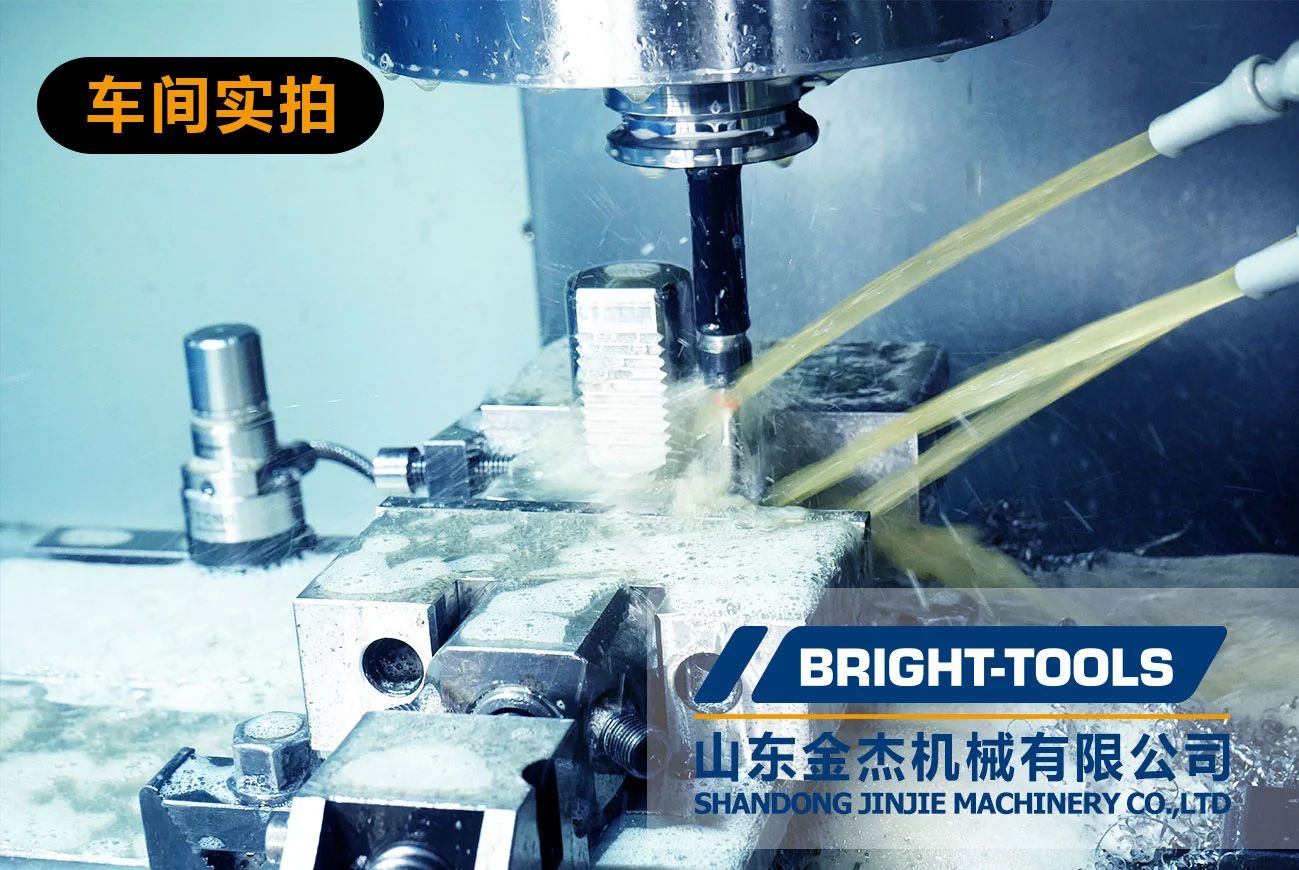

6. Imágenes de producción de VDI del taller de Jinjie:
Brillante-HerramientasEs una empresa que se centra en la fabricación de precisión de alta gama, con 17 años de experiencia y una profunda acumulación de tecnología.
Con la innovación tecnológica y el servicio de productos de alta calidad como núcleo, la empresa se compromete a proporcionar a los usuarios portaherramientas CNC de alta calidad y rentables, accesorios CNC, herramientas, etc. Y se ha vendido a 57 países y regiones, ¡y los clientes confían y lo elogian profundamente!
Brillant-tools tiene la base de producción de portaherramientas líderes en el mundo y el centro de inspección y pruebas, y su fuerza de fabricación está a la vanguardia en China. Nuestros equipos principales de producción y pruebas incluyen TAKISAWA, Doosan, HAIMER, Dieblod, ZEISS, ZOLLER, etc.
Según este equipo asegura además nuestra eficiencia de producción superior y calidad del producto.
Utilizamos líneas de producción automatizadas robóticas avanzadas para garantizar la estabilidad de la calidad del producto y mejorar en gran medida la eficiencia de producción. Al mismo tiempo, MES utilizamos el sistema, el sistema ERP y el sistema de oficina OA para llevar a cabo una gestión integral de la producción y la planificación de recursos empresariales, realizando la inteligencia de la producción y la gestión, mejorando así en gran medida la eficiencia de la operación.
El Bright-tools siempre se adhiere al concepto de "Tecnología y calidad", y se compromete a proporcionar a los clientes productos y servicios de alta calidad. Esperamos trabajar con usted para contribuir con toda nuestra fuerza y entusiasmo a la causa de la fabricación inteligente.
