Diferencias entre BT Holder y SK Tool Holder

Table of Content [Hide]

El soporte BT y el portaherramientas SK tienen diferencias significativas en varios aspectos. A continuación se muestra una explicación detallada de estas diferencias.

Estándares y origen

Soporte BT: BT es un estándar japonés, específicamente un tipo de MAS BT (estándar japonés).
Soporte de herramientas SK: SK es un estándar alemán, generalmente clasificado bajo DIN 69871 (estándar alemán). Sin embargo, también hay afirmaciones de que el portaherramientas SK es una versión de alta velocidad del soporte BT.

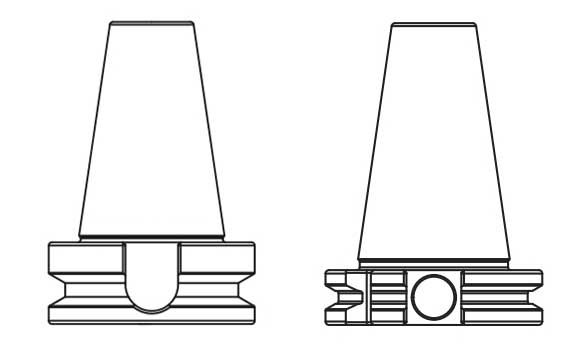

Diseño de brida y llave

Brida: El espesor de la pestaña del soporte BT es relativamente grande, un diseño que mejora la estabilidad y rigidez del soporte durante la rotación de alta velocidad. Por el contrario, el espesor de la pestaña del portaherramientas SK es relativamente más pequeño, pero todavía cumple la mayoría de los requisitos de mecanizado.
Keyway: Ambas teclas del titular de BT tienen la misma profundidad y no se muelen. Este diseño ayuda a reducir las vibraciones y el ruido durante el corte, mejorando la estabilidad de sujeción. Por otro lado, las dos teclas del portaherramientas SK tienen diferentes profundidades y se muelen, lo que aumenta la flexibilidad de su instalación en cierta medida.

Método cónico y posicionamiento

Encaje: Tanto el soporte BT como el portaherramientas SK tienen un cono 7:24, que es un punto común estructural entre los dos. Por lo tanto, cuando se cambian manualmente las herramientas sin el uso de un brazo robótico, el soporte BT y el portaherramientas SK son generalmente intercambiables, siempre que se cambie el torno correspondiente.
Método de posicionamiento: Aunque los estrechamientos son los mismos, puede haber diferencias en los métodos de posicionamiento de los dos soportes. El soporte BT se basa principalmente en la precisión de la superficie cónica y la interfaz del husillo para el posicionamiento, mientras que el portaherramientas SK puede utilizar un mecanismo de posicionamiento más complejo para garantizar una mayor precisión y estabilidad del mecanizado.

Escenarios y rendimiento aplicables

Soporte BT: Debido a su brida más gruesa y mecanismo de bloqueo, el soporte BT generalmente ofrece una mayor fuerza de sujeción y estabilidad, lo que lo hace adecuado para cortes pesados y mecanizado en bruto. Sin embargo, cuando las velocidades del eje alcanzan niveles altos (por ejemplo, 40.000 RPM), el extremo del soporte de BT puede experimentar una deformación significativa debido a la fuerza centrífuga, lo que hace que la desviación radial se deteriore. Como resultado, generalmente no se utiliza para el corte a alta velocidad.
Soporte de herramientas SK: El portaherramientas SK ofrece una alta rigidez y precisión, lo que lo hace ideal para necesidades de mecanizado de alta velocidad y alta precisión. Su diseño enfatiza la estabilidad y la practicidad, lo que le permite mantener la precisión del mecanizado durante períodos prolongados. El rendimiento de alta velocidad del portaherramientas SK lo convierte en una opción ideal para el corte a alta velocidad.
